Dual Lock 3M

Le Dual Lock est un auto-agrippant ultra-performant.
Munis de picots plastiques et d’un adhésif VHB*.

Il permet des fixations amovibles sans abimer les surfaces.

*(Very High bond = Liaison très élevée)

3M Dual Lock 3540

Bricolage, décoration
Adhésif caoutchouc pour intérieur, plastique noir
Toutes surfaces sauf peintures poudre
Idéal pour usage intérieur sur un très grand nombre de surfaces (décoration, aménagement, bricolages divers)
3M Dual Lock 3550 CF

Sports, modélisme, fixation caméra…
Adhésif acrylique pour intérieur et extérieur, plastique noir
Pour surfaces polyester, vernis époxy, métaux et peinture poudre polyester
Idéal pour usage sportif : modélisme, sport nautique, ski, fixation caméra, moto…
3M Dual Lock 3560

Transparent
Adhésif acrylique VHB pour intérieur et extérieur, plastique transparent.
Pour surfaces polyester, vernis époxy et métaux
3M Dual Lock 3870

Polyvalent
Adhésif acrylique VHB haute performance et très conformable, pour intérieur et extérieur, plastique noir
Pour surfaces polyester, vernis epoxy, métaux, polycarbonate, polystyrène et peintures poudre epoxyde.
Adhésif le plus polyvalent : adhère vite et fort sur une grande variété de surfaces
3M Dual Lock 4570

Plus Fin, peut se coudre
Adhésif acrylique pour intérieur et extérieur, plastique transparent, ruban fin.
Pour surfaces Polyester, vernis epoxy, métaux, polycarbonate, polystyrène et peintures poudre epoxyde
Épaisseur emboitée de 2,5 mm, peut se coudre (agrippant moins fort que les autres)
3M Dual Lock 3463

Attache auto-agrippante Dual Lock circulaire non adhésive, perforée en son centre. Picots type 400 – assemblage très fort.

Caractéristiques principales des Dual Lock :

• D'une robustesse exceptionnelle, il remplace les fixations classiques telles que vis, rivets, clips, boulons...
• Évite de percer les matériaux pour garder l'intégralité de la surface.
• Plus de 1 000 ouvertures/fermetures sans perte de performance.
• Adhésif acrylique et caoutchouc haute performance type VHB : adhère sur de nombreuses surfaces, inclus les plastiques les plus difficiles à coller.
• Un simple "CLIC" audible signale que la fermeture est effectuée.
• Fixation discrète, propre et régulière pour une meilleure esthétique - flexible et adaptée à vos designs.
• Assemblage et démontage faciles et rapides.
• Résistance en température de -40°C à +120°C.
• Résistance aux plastifiants.
• Absorption des vibrations grâce à la viscoélasticité de la mousse adhésive.
• Disponible en rouleau, pièces prédécoupées, noir ou translucide.
• Des performances fiables à l’intérieur comme à l’extérieur.

Particularités - Dual Lock faible épaisseur SJ 4570 - (Low Profile)

Ce système Dual Lock extrêmement fin fonctionne de la même façon que le Dual Lock classique mais dispose de caractéristiques uniques permettant des applications où l’épaisseur de l’assemblage est primordiale :
• Très fin, épaisseur (emboité) : 1,7mm.
• Picots beaucoup plus courts.
• 100 ouvertures/fermetures sans perte de performance.
• Transparent.
• Adhésif acrylique haute performance permettant une fixation sur les surfaces difficiles à coller : peinture poudre époxyde.
Le Dual Lock faible épaisseur est recommandé pour des applications de faible charge.

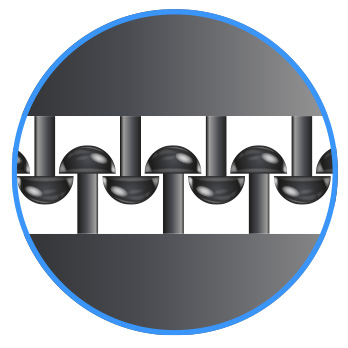

Le principe d'assemblage des picots Dual Lock™ 3M™ :

Les picots en forme de champignons s'imbriquent entre eux.
Ils sont très flexibles et ils s'écartent pour que le picot adverse s'enclenche.
Quand on presse l’une sur l’autre les bandes de Dual Lock, les champignons s’imbriquent entre eux avec un déclic audible.
Pour ouvrir, les séparer par simple traction.

Les différentes densités de picots :

À savoir : Le nombre de picots conditionne la force et la résistance de l'assemblage - Il existe 3 densités de picots :

Combinaisons de 3M Dual Lock	170 / 250 picots	170 / 400 picots	250 / 250 picots	250 / 400 picots
Performances Dynamiques (substrats rigides) – Force en Newtons/cm²
Force d’engagement dynamique	9	14,5	15	22
Force de désengagement par arrachement dynamique	19	30	30	42
Cisaillement instantané (substrats rigides) – Force en Newtons/cm²
Cisaillement dynamique (Recouvrement 6,45cm²)	9,8	14,5	15	59
Pelage et clivage – Force en Newtons/cm
Force de pelage en T, substrats flexibles	0,9	1,7	1,7	2,6
Force de pelage à 90°, substrat rigide et flexible	2,6	5,2	5,2	6,1
Force de clivage (substrats rigides) – 5,7cm de long	21	42	42	61

Les différentes forces d'assemblage :

Les différents coupes auto-agrippants Dual Lock

Caractéristiques techniques :

Référence	Type	Couleur	Adhésif	Protecteur	Épaisseur (emboitée)	Résistance température*	Commentaires

SJ 3540	250	Noir	Caoutchouc synthétique	Polyoléfine blanc 0,13 mm	5,7 mm	49°C 500g	BRICOLAGE - DÉCORATION Pour utilisation intérieure ou temporaire. Bonne adhésion sur les surfaces difficiles à coller (basse énergie : Polyéthylène, Polypropylène…)
SJ 3541	400
SJ 3542	170

SJ 3550	250	Noir	Acrylique Blanc VHB™	Polyoléfine transparent 0,10 mm	5,7 mm	93°C 1000 g	SPORTS - MODÉLISME - FIXATION CAMÉRA Pour des applications extérieures ou à fortes contraintes. Résistant aux plastifiants et aux UV.
SJ 3551	400
SJ 3551	170

SJ 3560	250	Translucide	Acrylique modifié Noir VHB™	Polyoléfine rouge 0,13 mm	6,1 mm	82°C 1000 g	TRANSPARENT Translucide, permet de pouvoir se fondre sur la surface adhésivée. Pour des applications extérieures ou à fortes contraintes.

SJ 3870	250	Noir	Acrylique modifié Noir VHB™ Conformable	Polyoléfine rouge 0,13 mm	6,1 mm	82°C 1000 g	POLYVALENT Adhésif spécial peinture poudre époxyde et surfaces difficiles à coller sans utilisation de primaire. Permet un maintien rapide et une facilité d’adhésion sur les surfaces complexes.

SJ 4570 ruban fin		Translucide	Acrylique Transparent	Kraft Marron	2,5 mm	70°C 500 g	PLUS FIN - PEUT SE COUDRE Excellente adhésion sur surfaces difficiles à coller (basse énérgie) ainsi que sur les peintures poudres type époxyde. Nombre limité d’ouvertures/fermetures : 100

* capable de supporter le poids indiqué en cisaillement statique sur une surface de 6,25 cm2 pendant 1 semaine à la température indiquée.

Performances selon les surfaces :

Énergie de surface	Haute	Moyenne	Basse	Peinture poudre	Peinture poudre
Exemples de surface	Cuivre, Aluminium, Zinc, Etain, Inox, Plomb, Verre, Polyester, Vernis epoxy, Métaux…	Polycarbonate Polystyrène	Polyéthylène Polypropylène	Epoxyde	Polyester
SJ 3540 / 41 / 42 Noir Adhésif caoutchouc	Sans primaire	Sans primaire	Sans primaire	Avec primaire	Avec primaire
SJ 3550 / 51 / 52 Noir Adhésif acrylique blanc, ferme	Sans primaire	Avec primaire	Avec primaire	Avec primaire	Sans primaire
SJ 3560 Translucide Adhésif acrylique transparent, ferme	Sans primaire	Avec primaire	Avec primaire	Avec primaire	Avec primaire
SJ 3870 Noir Adhésif acrylique noir, très conformable	Sans primaire	Sans primaire	Avec primaire	Sans primaire	Avec primaire
SJ 4570 Translucide – faible épaisseur Adhésif acrylique transparent	Sans primaire	Sans primaire	Avec primaire	Sans primaire	Avec primaire

Note : le produit doit être testé dans les conditions de l’application avant validation de la référence à utiliser
Le primaire s'applique sur les surfaces à coller et augmente considérablement la performance de l'adhésif.

Quelques applications suggérées :

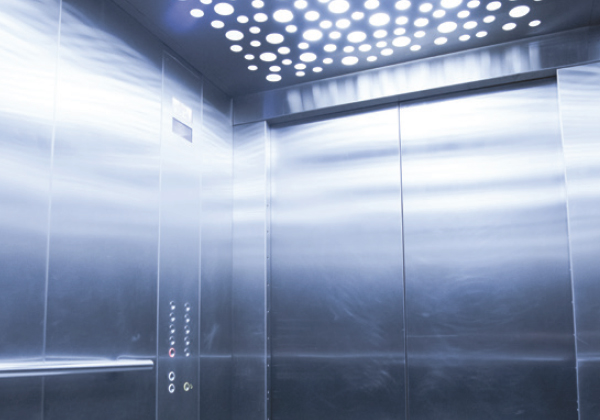

• Fixation de panneaux et de plaques de protection.
• Décoration intérieure.
• Cloisons de bureau.
• Fixation d’éléments graphiques.

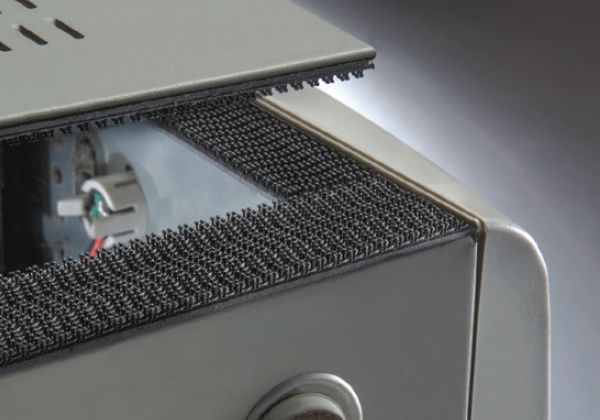

• Trappes d’accès.

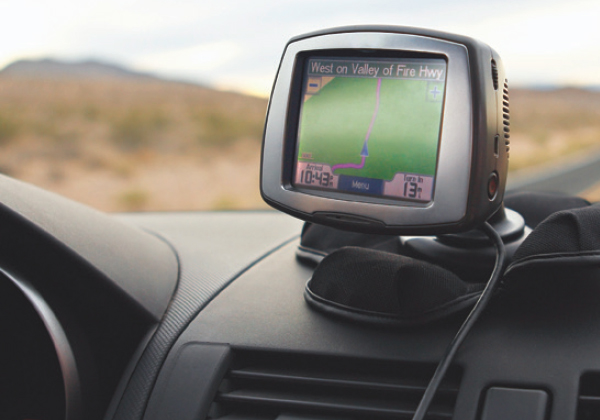

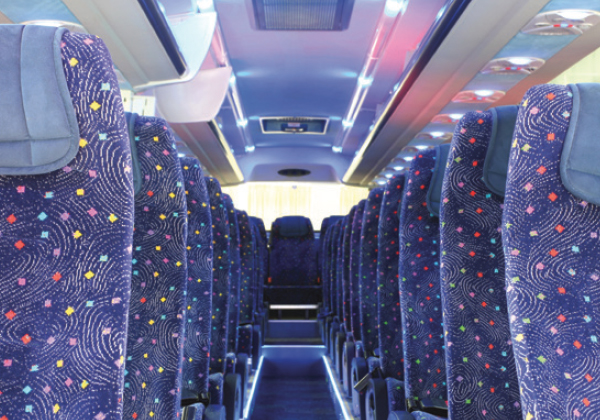

• Véhicules spéciaux (accessoires intérieurs).
• Bordures de support en L, étagères repositionnables.

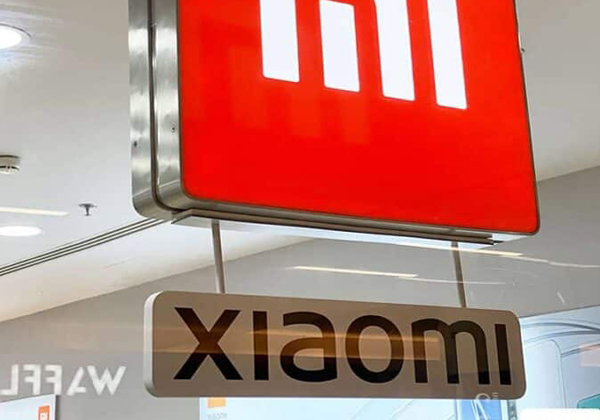

• Enseignes suspendues.
• Fixation d’éléments de décorations pour appareils électroménagers.

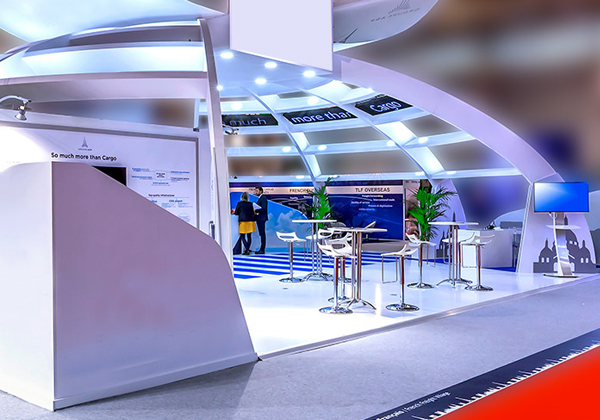

• PLV et Enseigne.
• Fixation du tissu aux coussins d’ameublement.
• Construction d’assemblages composites.

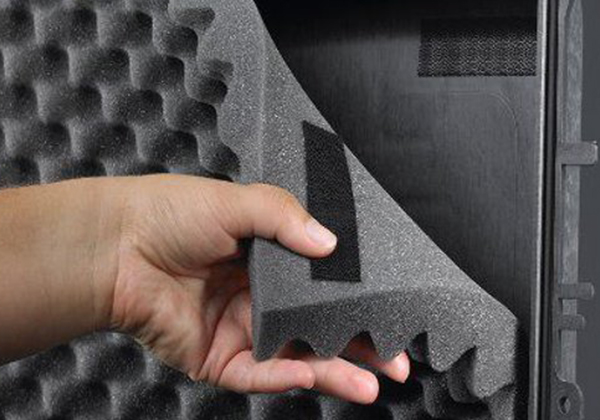

• Fixation de panneaux d’amortissement.
